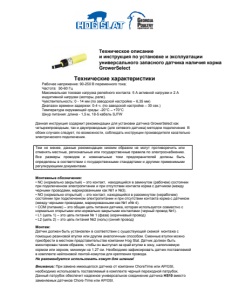

ІНСТРУКЦІЯ З УСТАНОВКИ ТА ЕКСПЛУАТАЦІЇ ДАТЧИКА КОРМУ GROWER SELECT

и инструкция по установке и эксплуатации универсального запасного датчика наличия корма GrowerSelect Технические характеристики Рабочее напряжение: 90-250 В переменного тока; Частота: 50-60 Гц Максимальная токовая нагрузка релейного контакта: 5 А активной нагрузки и 2 А индуктивной нагрузки (моторы, реле). Чувствительность: 0 - 14 мм (по заводской настройке – 6,35 мм) Диапазон времени задержки: 0-4 ч. (по заводской настройке – 30 сек.) Температура окружающей среды: -20°С – +70°С Шнур питания: длина - 1,5 м, 18-5 кабель SJTW Данная инструкция содержит рекомендации для установки датчика GrowerSelect как четырехпроводным, так и двухпроводным (для сетевого датчика) методом подключения В обоих случаях следует, по возможности, соблюдать инструкции производителя касательно электрического подключения. Тем не менее, данные рекомендации никоим образом не могут противоречить или отменять местные, региональные или государственные правила по электроснабжению. Все размеры проводов и номинальные токи предохранителей должны быть определены в соответствии с государственными стандартами и другими применимыми регулирующими документами. Монтажные обозначения: • NC (нормально закрытый) – это контакт, находящийся в замкнутом (рабочем) состоянии при подключенном электропитании и при отсутствии контакта корма с датчиком (между черными проводами, маркированными как №1 и №3). • NO (нормально открытый) – это контакт, находящийся в разомкнутом (нерабочем) состоянии при подключенном электропитании и при отсутствии контакта корма с датчиком (между черными проводами, маркированными как №1 и№ 4). • COM (питание) – это общая цепь питания датчика, которая используется совместно с нормально открытыми или нормально закрытыми контактами (черный провод №1). • L1 (цепь 1) – это цепь питания № 1 (фаза) (коричневый провод) • L2 (цепь 2) – это цепь питания №2 (ноль) (синий провод) Монтаж: Датчик должен быть установлен в соответствии с существующей схемой монтажа с помощью резиновой втулки или другим аналогичным способом. Сменные втулки можно приобрести в местном представительстве компании Hog Slat. Датчик должен быть вмонтирован таким образом, чтобы он выступал за край втулки в зону, наполняемую кормом или зерном, минимум на 1,27 см. Необходимо зафиксировать датчик поставляемой в комплекте нейлоновой лентой-хомутом для крепления провода. Не рекомендуется использовать хомут для шланга! Внимание: При замене имеющегося датчика от компании ChoreTime или AP/GSI, необходимо использовать поставляемый в комплекте черный переходной патрубок. Данный патрубок обеспечит надежное универсальное соединение датчика HS10 вместо заменяемых датчиков Chore-Time или AP/GSI. Техническое описание
